Création d'un waypoint dans le MCDU de l'A320 à partir de Little Navmap (LNM)
1 - Adaptation du système de coordonnées (exemple avec un point RB600)

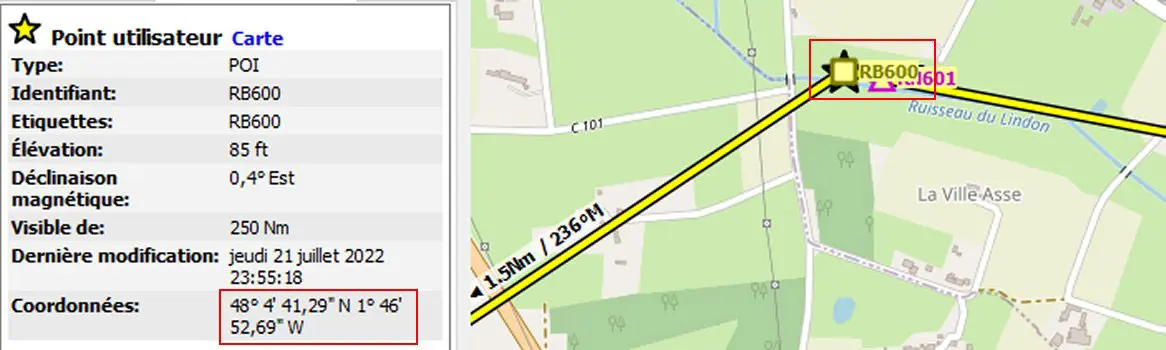

Par défaut, LNM fournit les coordonnées dans le système classique : degrés, minutes, secondes (DD° MM' SS .S'')
Ce système n'est pas celui utilisable dans le MCDU de l'A320 qui est de la forme DDMM.Mx/DDDMM.My (avec x=N ou S et y = W ou E).
Il faut donc les convertir.

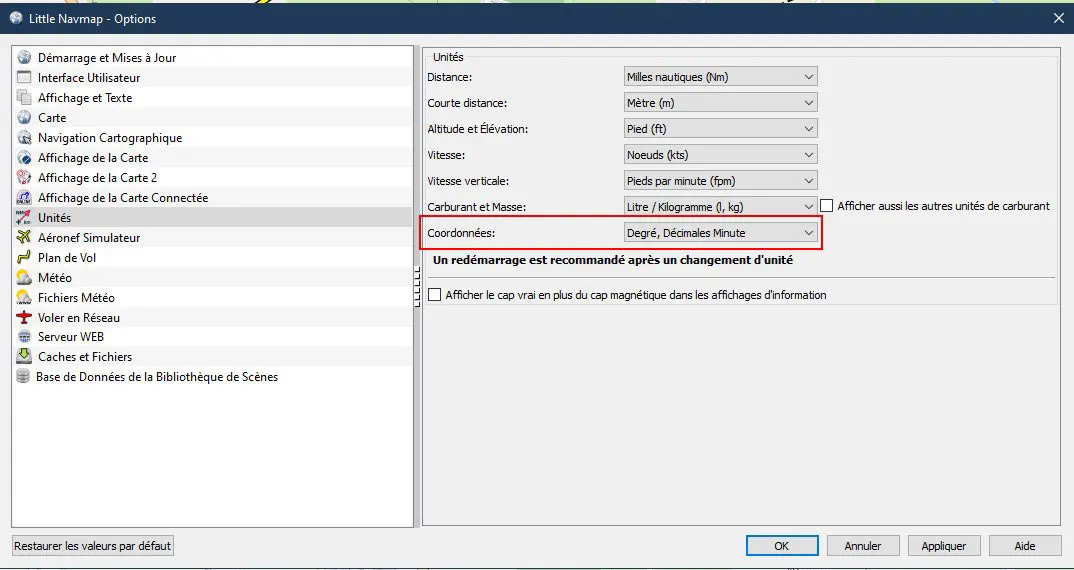

Chance, LNM permet de choisir d'autres systèmes de coordonnées dont celui utilisé dans l'A320, le "degré, minutes décimales"

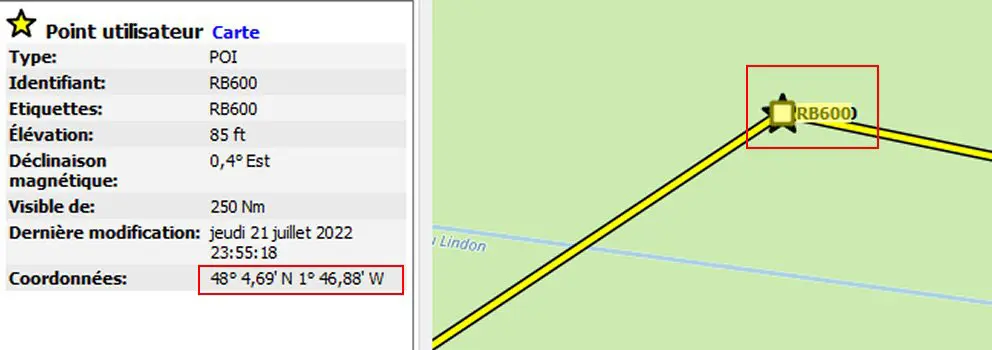

Ce qui donne les nouvelles valeurs suivantes :

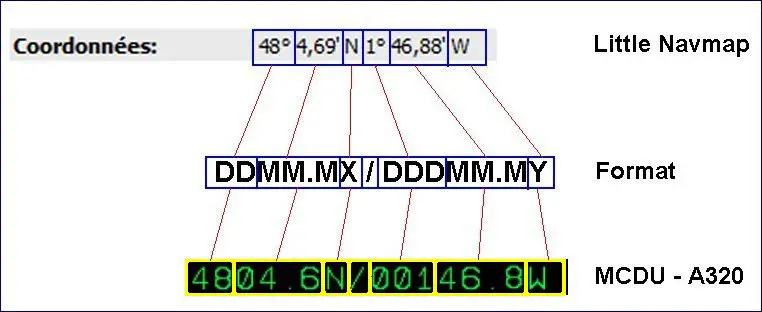

Schéma des correspondances entre les coordonnées LNM et MCDU :

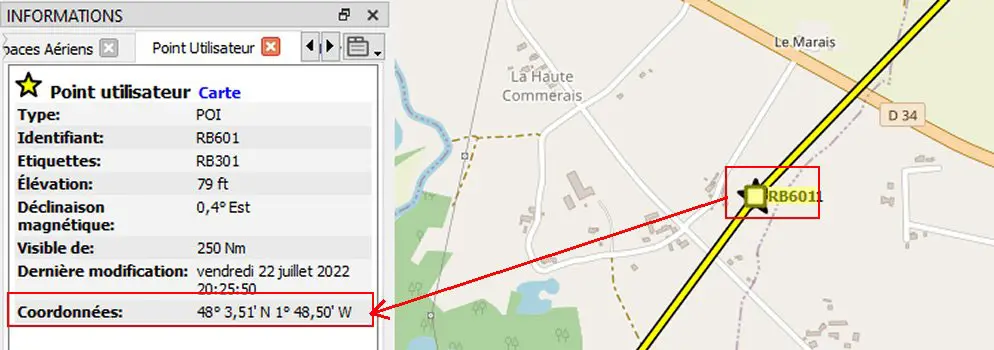

2 - Création d'un nouveau waypoint : RB601
Il est temps maintenant de se placer dans le cockpit de l'Airbus pour paramétrer le waypoint dans le MCDU (FMS).

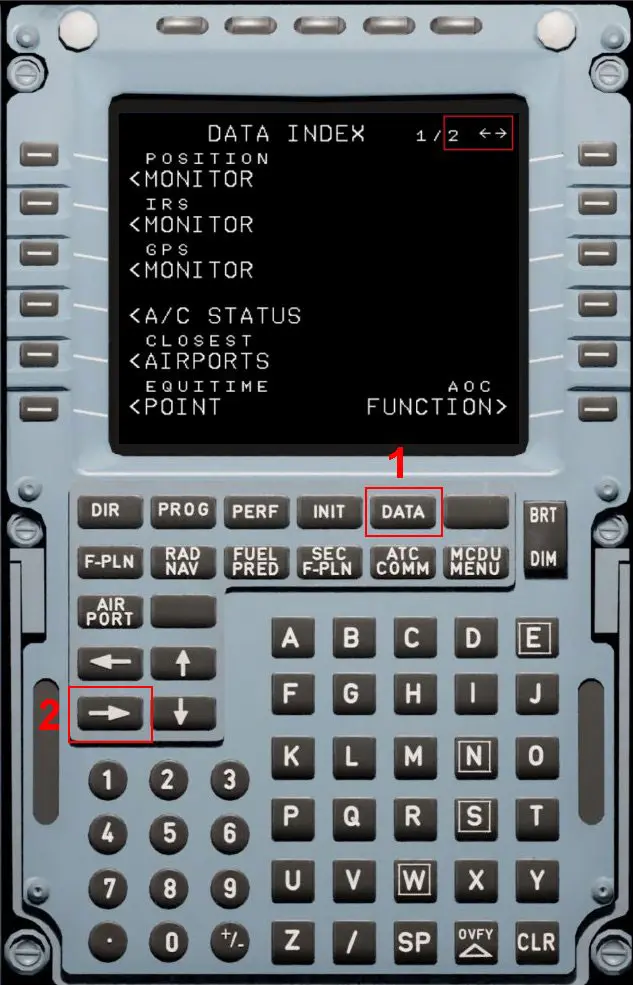

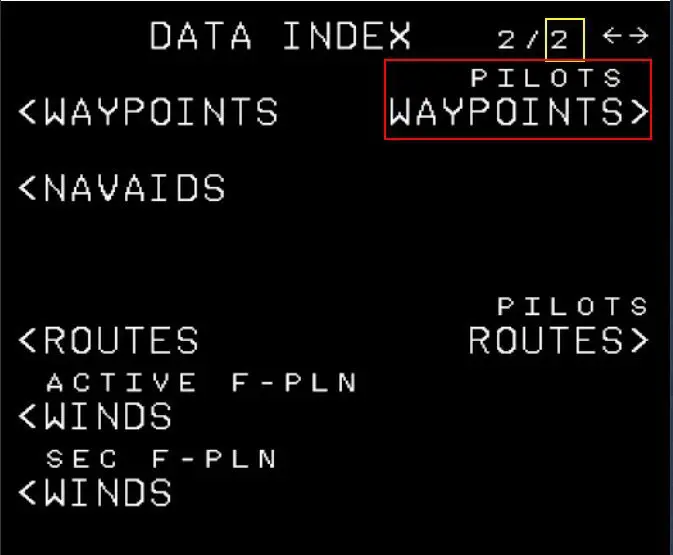

C'est à partir de la page 2 du bouton DATA que l'on peut effectuer ces ajouts de waypoints.

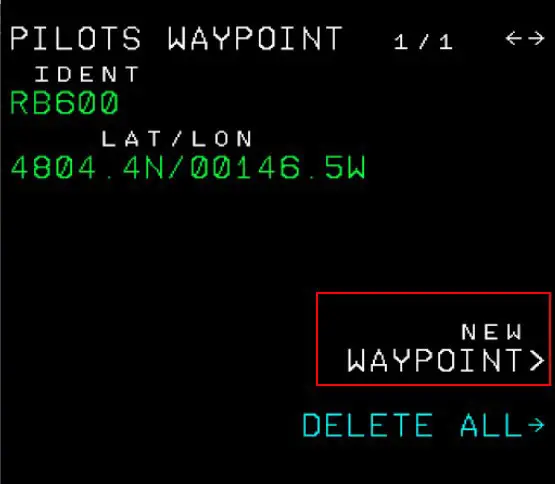

Dans cette page 2, on clique sur le bouton "PIOTS WAYPOINTS" pour afficher le premier waypoint enregistré (s'il y en a un - dans l'exemple, le point RB600)

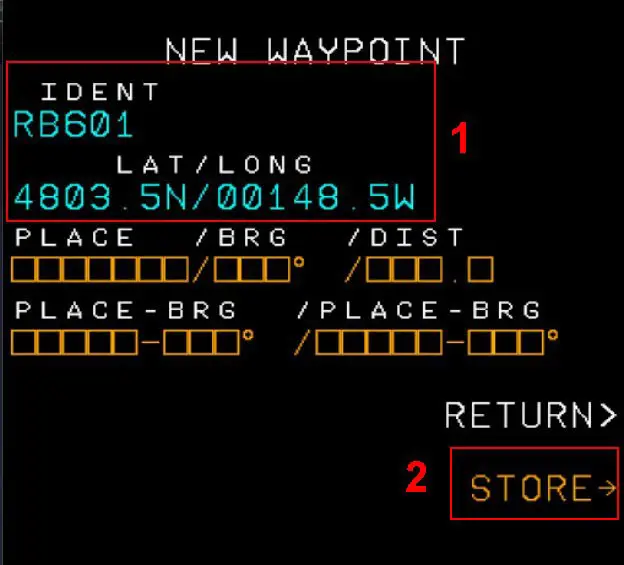

On clique ensuite sur "NEW WAYPOINT" et on entre le nom du waypoint (RB601) et ses coordonnées en format MCDU (4803.5N/00148.5W)

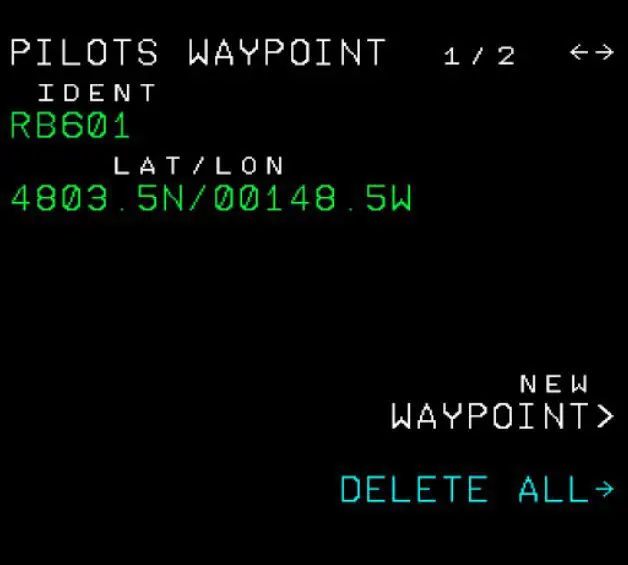

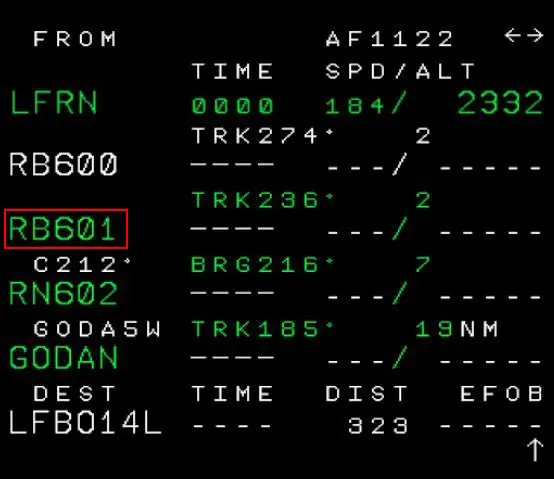

On peut ensuite ajouter ces nouveaux waypoint dans la page F-PLN du MCDU :
3 - Pour ceux qui n'utilisent pas LNM

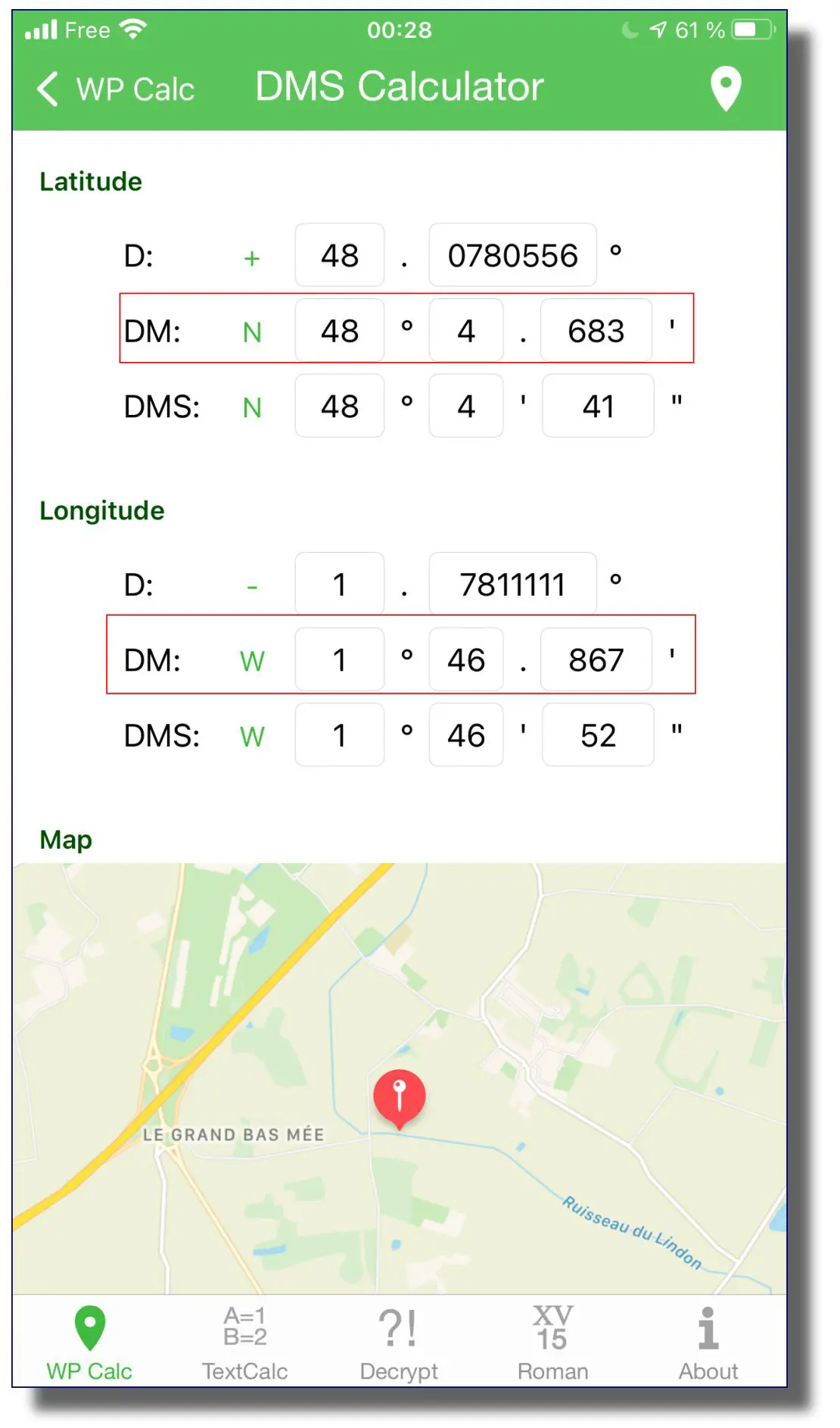

Il existe plusieurs applications sur Smartphone qui permettent de faire les conversions de systèmes de coordonnées dont celle-ci (créée pour les "géocacheurs") : IGCT
