Afficher les aiguilles VOR et ADF (NDB) sur le PFD de l'ATR

Par Pacha35 (Simvol) | 2067 vues

A - L'affichage de ces indicateurs sur le PFD de l'ATR 72 ou 42 nécessitent de travailler sur 3 parties du tableau de bord

- parties tableau de bord : le PFD à gauche et e MFD à droite.

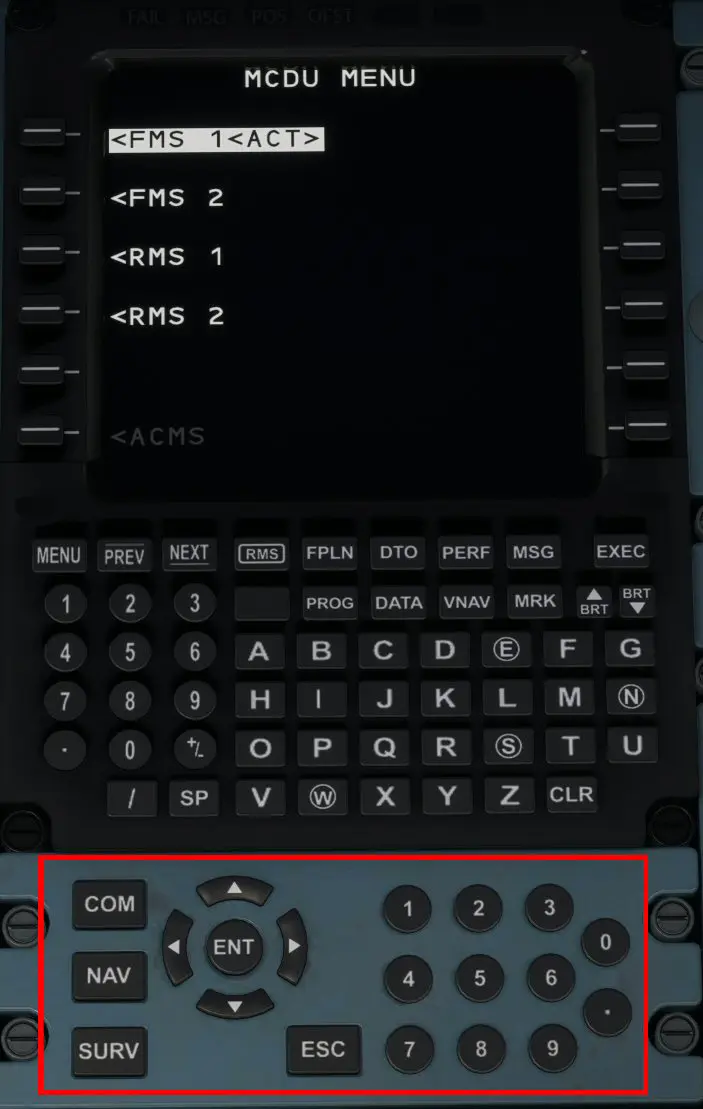

- partie "pedestal" haut : clavier d'intro des données (en dessous du MCDU)

- partie "pedestal" bas : sélection des affichages sur le PFD (sous les manettes de puissance)

B - Exemple utilisé

Nous avons mis l'ATR en bout de piste 32L à Toulouse Blagnac (LFBO) ce qui permet de ne pas être loin du VOR "TOU" (117.70) et de l'ADF "TS" (423.0).

C - Utilisation (coté "Captain")

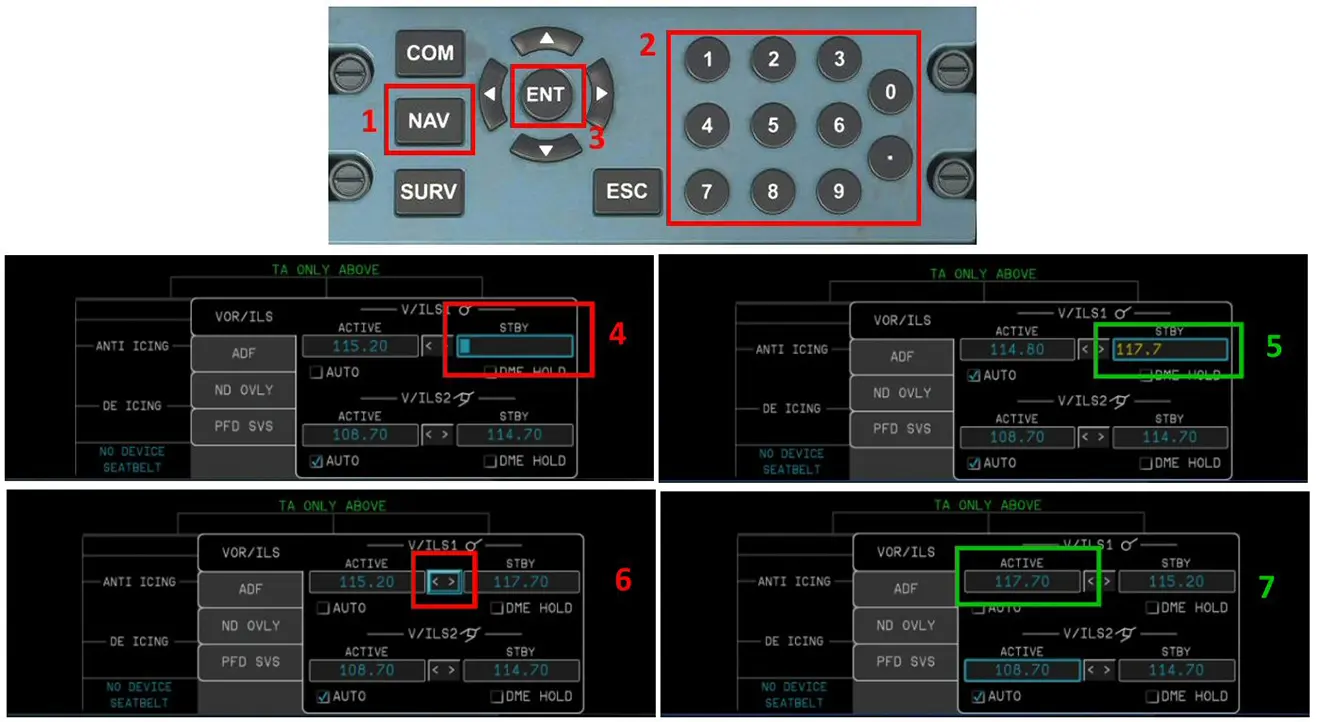

Ensuite, il faut afficher sur le MFD la fenêtre des balises de navigation. Se fait en appuyant sur la touche NAV (1) du panneau d'entrée. Pour changer le type de balise affichée, on appuie directement sur la zone correspondante de l'écran.

Les fréquences se rentrent avec le clavier (2) et seront validées et affichées sur le MFD avec la touche ENT (3).

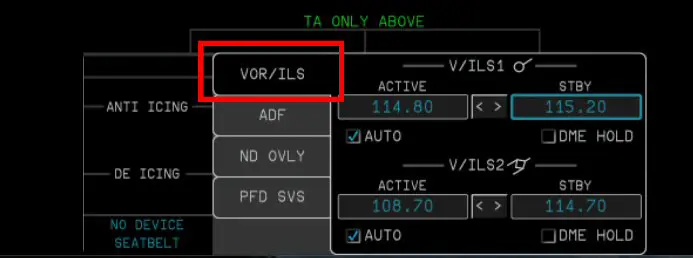

- balise VOR

En appuyant sur la zone "STBY" (4) du MFD, on la positionne en entrée de données via le clavier du "pedestal".

Quand la saisie est validée, (5), on peut la passer en ACTIVE (7) en appuyant sur les flèches (6) ou sur le bouton ENT.

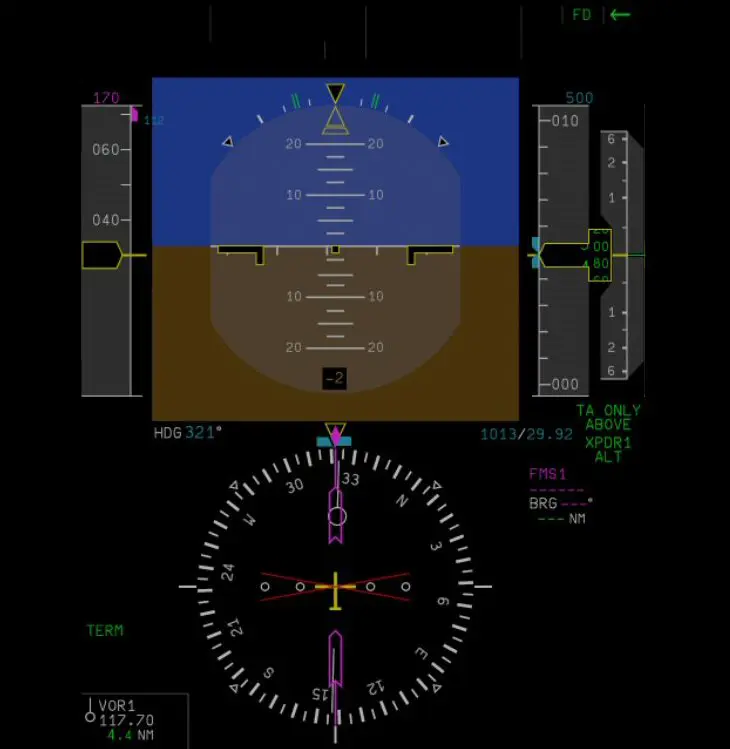

Sur les écrans PFD et MFD, si on a sélectionné le directionnel, le VOR est indiqué par une aiguille blanche, le petit cercle symbolisant la pointe de la flèche, donc la direction de la balise.

- balise ADF

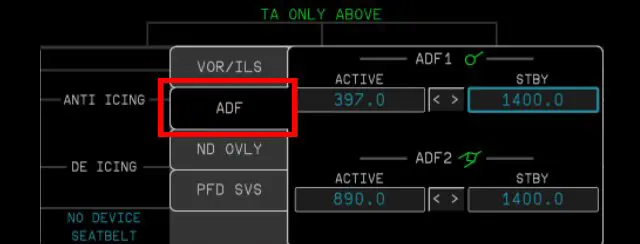

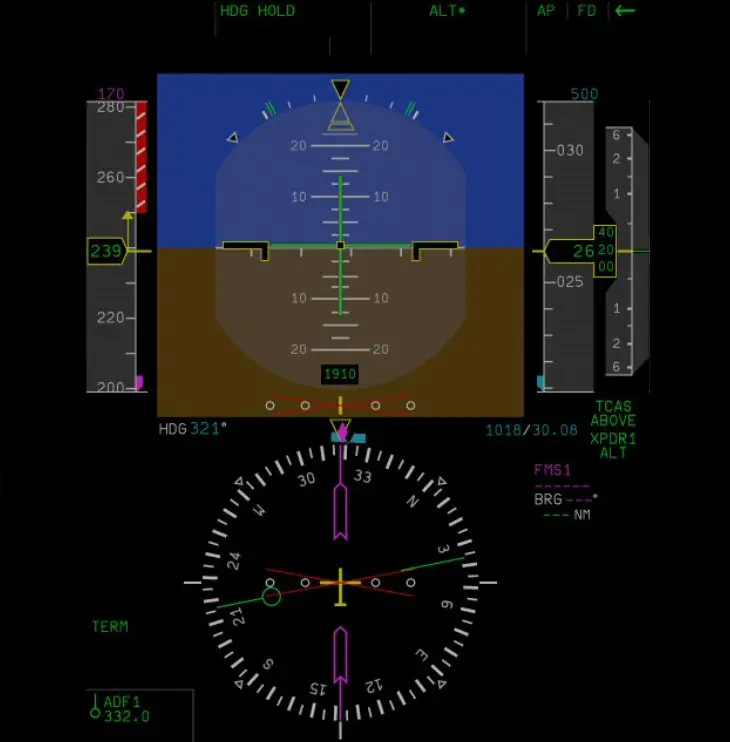

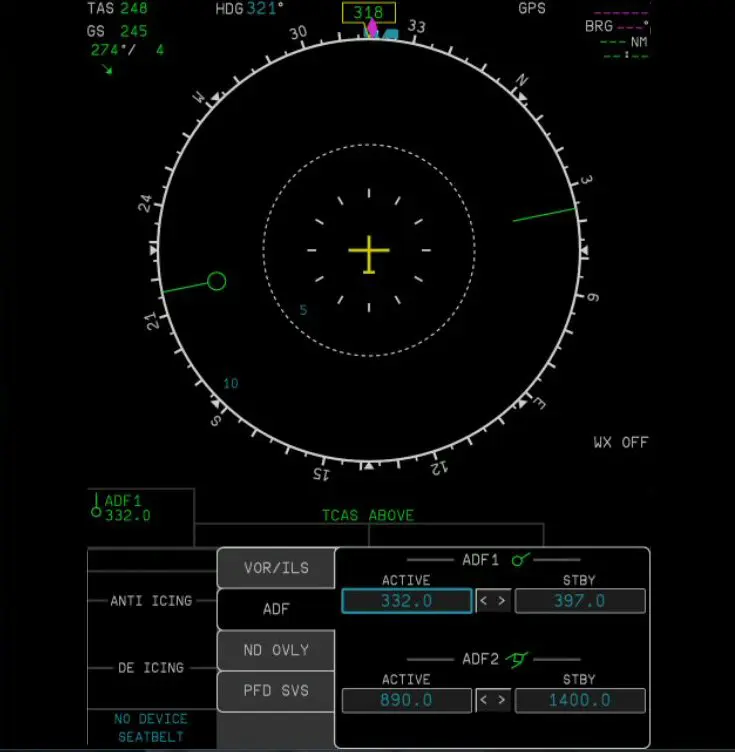

L'ADF étant sélectionné sur le MFD l'entrée de sa fréquence se fait de la même façon que pour le VOR. Cette fois, l'aiguille (avec son cercle) est verte et pointe vers l'ADF si l'avion est en vol.

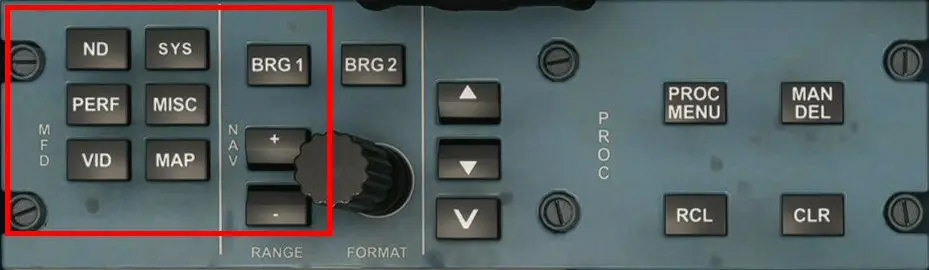

NB : on peut aussi sélectionner et afficher sur le MFD le type de balise (VOR ou ADF) avec la touche BRG1 du panneau inférieur.

On peut également afficher deux fréquences parmi 4 possibilités : VOR1, VOR2, ADF1, ADF2 en utilisant le bouton BRG2.

Exemple : deux fréquences ADF sont affichées sur le PFD, mais une seule aiguille car l'une des deux balises est trop loin.
